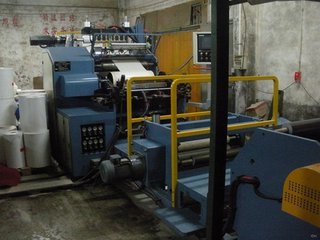

永皋機械使用2種新型的涂布復合機在線調控系統
　　
　　第一種涂布量在線調控系統，包括多輥涂布機構，所述多輥涂布機構連接有伺服電機，給多輥涂布機構供膠有配膠機，所述伺服電機通過伺服驅動器連接的有PLC控制器，所述PLC控制器通信連接有人機界面，該PLC控制器與配膠機控制連接，所述PLC控制器控制連接有聲光報警器，與所述多輥涂布機構對應設置有液位傳感器、涂布寬度檢測機構和涂布長度檢測機構，所述液位傳感器、涂布寬度檢測機構和涂布長度檢測機構與PLC控制器連接。
　　
　　第二種多輥涂布機構的涂布膠槽中注有涂布液，通過各輥間的傳動，將涂布液涂覆到基材上。涂布輥的轉速決定涂覆厚度，其轉速決定于伺服電機，而伺服電機通過伺服驅動 器受PLC控制器調控。直接測量涂布的厚度比較困難，因而通過液位傳感器測量涂布膠槽中涂布液的液位高度以獲得用膠量，涂布寬度檢測機構和涂布長度檢測機 構可測出涂布的面積，通過PLC控制器進行運算，用膠量除以涂布面積即可得到得到一定時間內的涂布量，并將計算所得的涂布量與參考值進行比較。
　　
　　當二者的偏差值過大時，通過聲光報警器立即進行報警，當計算所得的涂布量大于參考值時，PLC控制器對伺服驅動器的速度進行自動控制，即將涂布輥的轉速調快以減小涂布量，反之則調慢，由此確保涂布量準確性，實現涂布量的自動化控制。
　　
　　一般而言涂布寬度小于基材寬度，它是由多輥涂布膠槽中兩檔膠塊之間的寬度來決定，它可以通過人工測量后直接輸入系統，也可以通過一支超聲波測距傳感器安裝于 其中的一塊擋板上，用來測量兩塊擋板之間的距離，完成自動檢測。具體的，所述涂布寬度檢測機構包括超聲波測距傳感器和計米器，所述超聲波測距傳感器安裝在 其中一檔膠塊上。配膠時的上升沿計米器開始計數，到下一次配膠上升沿時終止計數。
　　
　　所述液位傳感器為超聲波液位傳感器，該液位傳感器設置在多輥涂布機構中膠槽的正上方。用超聲波液位傳感器來檢測膠槽的液位，同時通過PLC判斷上次配膠時的液位與本次配膠時得液位，通過兩次液位差計算得到單次配膠重量，同時還向配膠機提供配膠指令。
